Коллекторы для тёплого пола

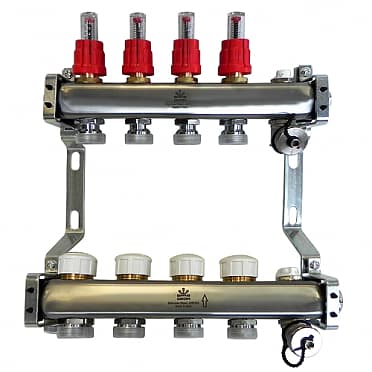

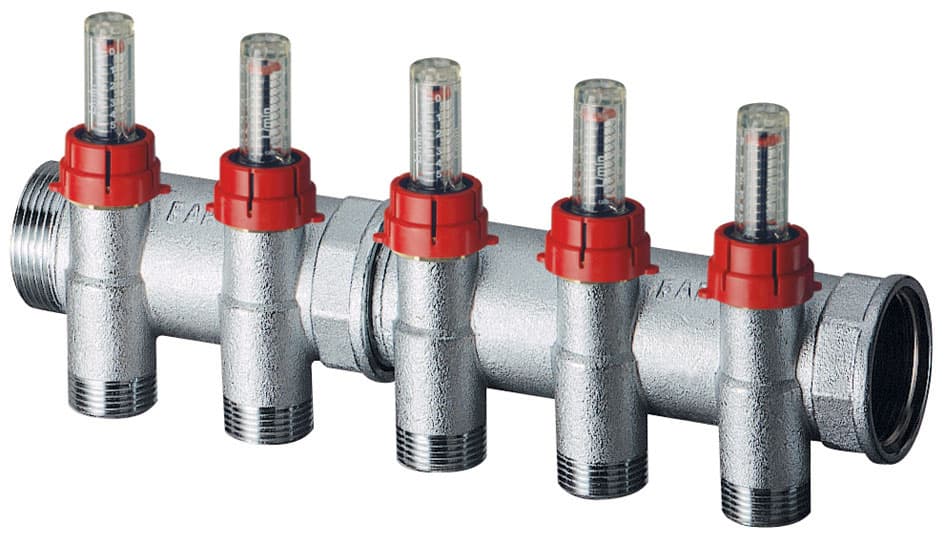

Коллекторы для внутрипольного отопления могут быть различны по своей конструкции, но их объединяет обязательный функционал: один коллектор должен быть балансировочный, другой запорнорегулировочный. Эти коллекторы могут быть по-разному исполнены. Например, балансировочный коллектор может быть исполнен с прозрачными расходомерами,
что предпочтительнее в виду визуального контроля протока, просто вентилями с нанесённой шкалой или без неё.

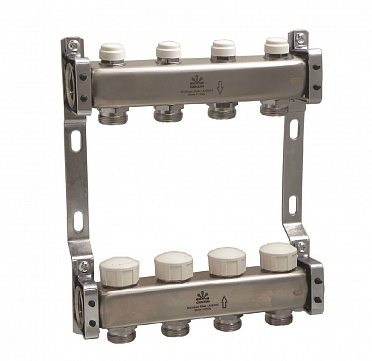

Регулировочный коллектор может быть выполнен с ручной регулировкой или термостатической.
Балансировочный коллектор устанавливает (ограничивает) количество проходящего теплоносителя по каждой из петель, а регулировочный – убавляет или прибавляет проток уже в пределах настройки балансировочного коллектора.
Часто возникает вопрос какие исполнения выбирать? Коллекторные группы для тёплого пола с балансировочными клапанами без прозрачных расходомеров и ручной регулировкой, конечно, дешевле.
Однако следует понимать, что такой коллектор правильно отбалансировать труднее, если нет расчётов протока по петлям. А изменение температуры в помещениях вообще может стать мукой. Ведь инертность внутрипольного отопления очень велика и поймать нужную температуру в разных помещениях очень сложно. В таких случаях скорее всего придётся пользоваться только общей автоматической регулировкой с помощью группы управления тёплым полом или котлом. Конечно, если длина петель одинаковая, и устраивает общая регулировка по температуре в разных помещениях, можно остановиться на таких коллекторах. Как правило это происходит либо в служебных(складских) помещениях, либо в домах с малым количеством комнат. В остальных случаях я рекомендую применять коллекторные группы c прозрачными расходомерами и термостатическими клапанами.

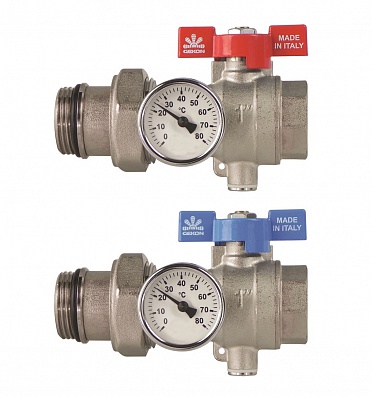

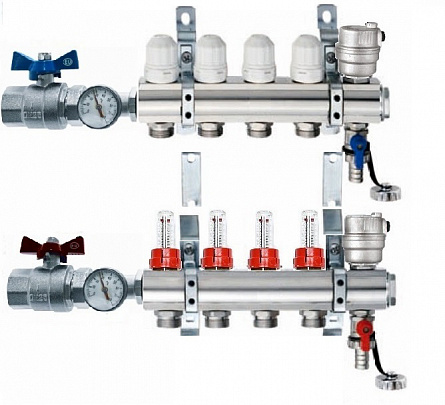

При установки коллекторного блока желательно установить (если нет в комплекте) шаровые краны на прямую и обратную линию.

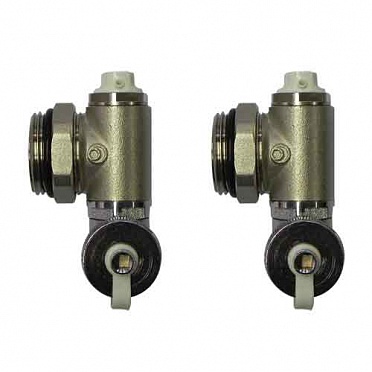

Это позволит проще контролировать и легче настраивать систему, имея ввиду, что лучший перепад между прямой и обратной линией теплоносителя при внутрипольном отоплении должна составлять 5 – 7 ֯С. Так же коллекторный блок должен быть укомплектован воздухоотводчиками и сливными клапанами. В случае установке на коллекторе ручного воздухоотводчика, даже если Вы не подпитывали систему, проверять её наличие воздуха в петлях лучше не менее 2-х раз в год.

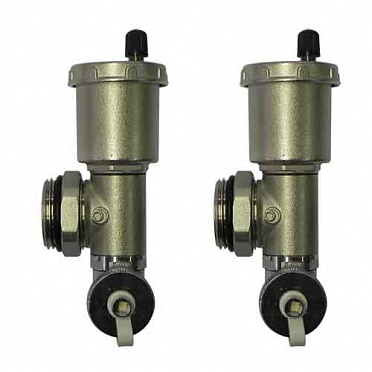

В случае приобретения коллекторных групп или комплектации коллекторов автоматическими воздухоотводчиками этого делать не надо.
Однако следует помнить, что автоматические воздухоотводчики чаще выходят из строя, чем ручные, поэтому их следует устанавливать, используя специальные отсечные клапаны для.
Принципиальной разницы в том латунные или нержавеющие коллекторы нет. Вопрос вкуса и комплектации.
Так же нет разницы покупаете ли Вы готовый коллекторный блок или собираете сами. Самое главное, чтобы клапаны и арматура которыми они укомплектованы были качественны. Коллекторный блок — это сложный элемент и выход из строя одного, скажем, расходомера, повлечёт за собой отключение всей системы. Это явно не то, чего хочется (особенно, например, 31 декабря). Чаще всего выходят из строя пластиковые расходомеры и термоклапаны. В не качественных коллекторах это происходит быстро. В нормальных коллекторах этот срок 5 и более лет. В любом случае хотя бы по одному запасному клапану желательно иметь дома.

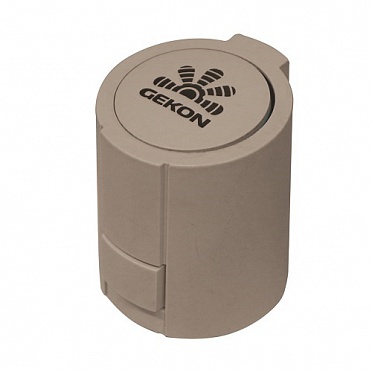

Для автоматического управления температурой каждого отдельного помещения на коллектор с термоклапаноми устанавливают сервоприводы,

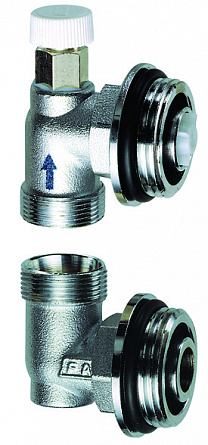

которые, в свою очередь, подключают к комнатным датчикам температуры. Для отопления комнаты может понадобится не одна петля. В этом случае датчик в контрольную зону ставится всё равно один, а сервоприводов к нему подключается (есть разные способы) по количеству петель. Как правило один комнатный датчик может управлять до пяти штук сервоприводов. Если на всех петлях установлены сервопривод, то существует вариант, когда они все закроют клапан. Для таких случаев на коллекторе устраивают байпас.
Таким образом, когда это буден происходить насос не будет работать в стенку. Этот же вопрос можно решить и электрическим способом установив автовыключатель, который стопорит насос при закрытии всех расходомеров и включает его при открытии хотя бы одного сервопривода. Современное оборудование позволяет совсем упростить этот процесс установив на смесительный блок частотный циркуляционный насос.
